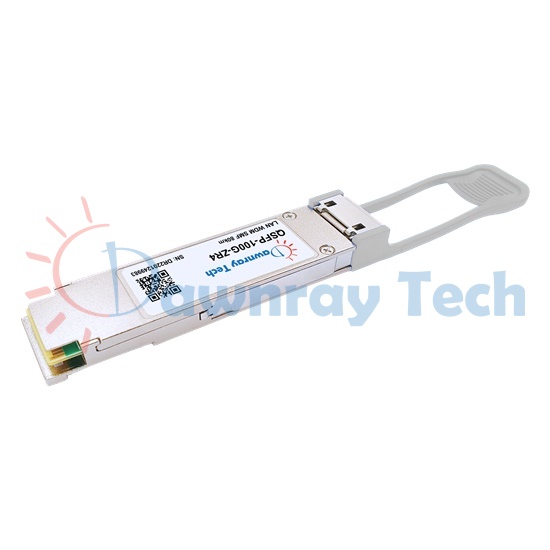

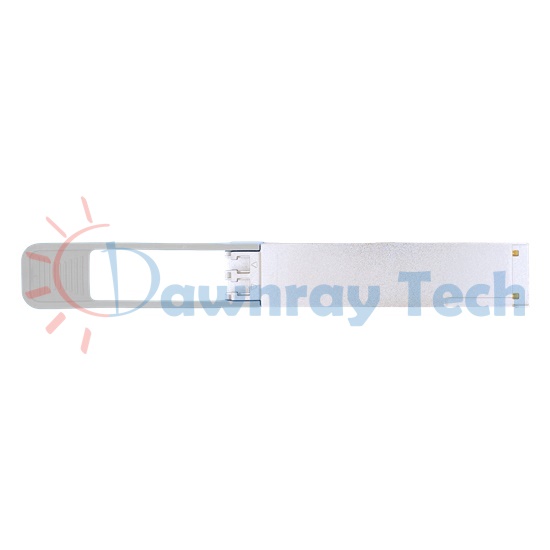

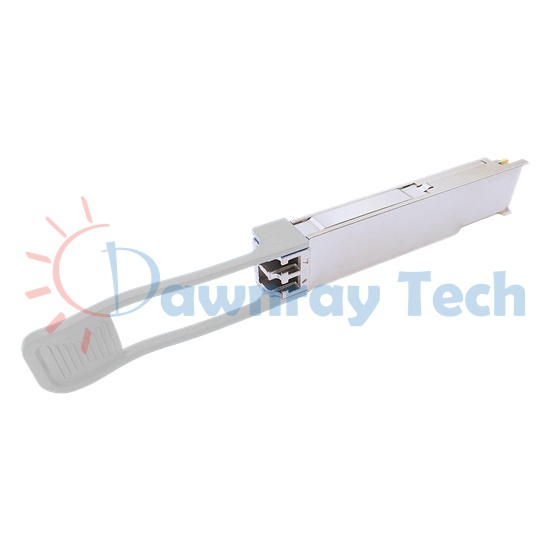

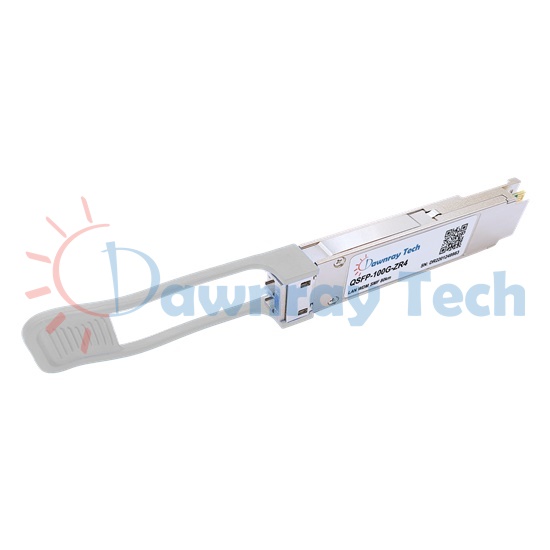

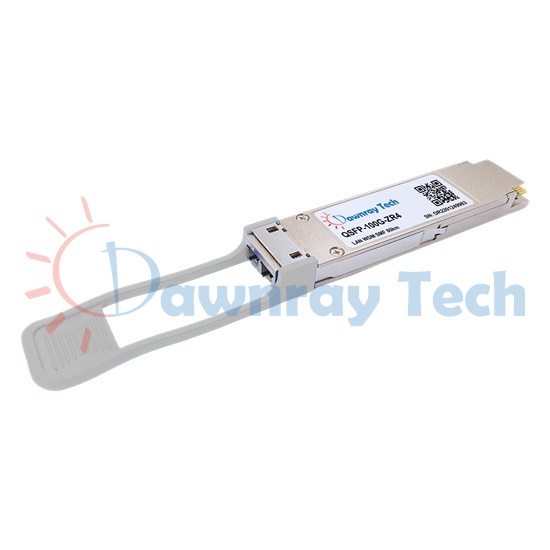

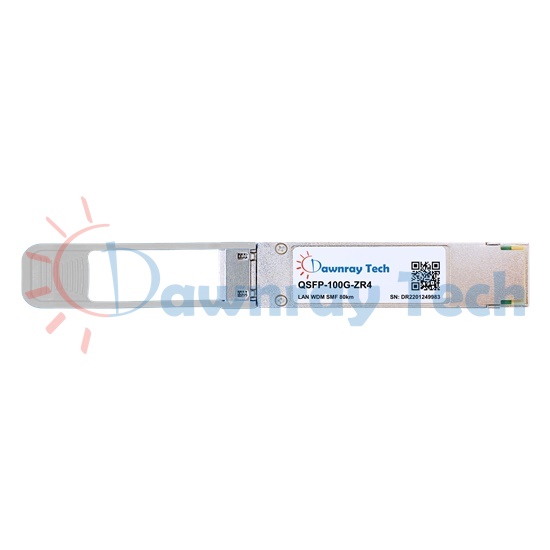

中性泛用 QSFP-100G-ZR4 QSFP28 光纖模組 100GBASE-ZR4 103.1Gbps 1310nm 單模 雙芯 LC 80km DOM

中性泛用 QSFP-100G-ZR4 QSFP28 光纖模組 100GBASE-ZR4 103.1Gbps 1310nm 單模 雙芯 LC 80km DOM

曙曜科技提供 QSFP-100G-ZR4 光纖收發模組, 主要應用於 100GBASE Ethernet 乙太網路, 是一種 103.1Gbps 並行傳輸四通道小型可插拔式 QSFP28 模組. QSFP28 ZR4 在啟用了主機端 FEC 糾錯功能下, 採用 1295.56nm, 1300.05nm, 1304.58nm, 1309.14nm 的光波波長, 提供了高達 100Gb/s 的資料傳輸性能, 單模光纖 (SMF) 達 80 公里. 此模組完全相容於多源協議 QSFP28 Multi-Source Agreement (MSA), IEEE 802.3 100GBASE-ZR4 及 CAUI-4 產業規範. 電信號介面為 MSA 相容之 38-pin 金手指板端連接器, 光纖連接介面為 Duplex LC 接口. 全雙工 QSFP28 光纖模組以四路波長 25.78125 Gbps 獨立差動信號對的發射端與接收端信號型式聚合為 100 Gbps 總資料傳輸率. 內建數位診斷監控功能 (DDM/DOM), 提供使用者以 2-wire 通信介面 (TWI/I2C) 對模組狀態進行實時的查詢. 出廠時, 針對客戶應用環境的網路設備品牌, 進行相容性寫碼, 使其性能完全等效於中性泛用 Generic/MSA 收發模組.

產品特色

• 可熱插拔 QSFP28 光纖模組
• 總聚合傳輸速率達 103.1Gbps
• 4 通道 1310nm LAN-WDM EML 雷射
• 4 通道 PIN+SOA 光二極體
• Duplex LC 光纖連接口
• 主機 FEC 糾錯功能啟用下, 互連距離可達 SMF 80km
• 4x 25.78125Gbps NRZ 重定時 CUAI-4 電信號介面
• 可以 2-wire 通信介面 (TWI/I2C) 讀取模組 DDM/DOM 內容.
• 3.3V 單一電壓供電
• 功率消耗 < 6.5W
• 商規應用溫度, 模組外殼表面介於 0 to 70°C
• 符合多源協議 SFF-8665, SFF-8661, SFF-8679, SFF-8636
• 符合產業規範 IEEE 802.3 100GBASE-ZR4
• 符合安規要求 RoHS, REACH, CE, FCC 標準

應用領域

• 100G Ethernet 乙太網路
• Data Center 資料中心
