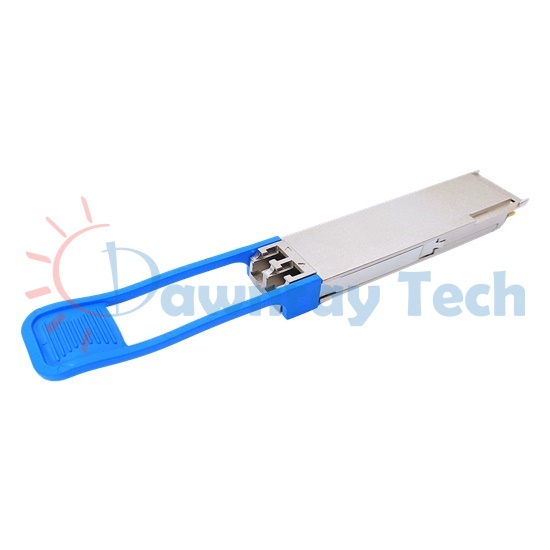

Cisco 思科 QSFP-100/112G-LR4 相容 QSFP28 光纖模組 100GBASE-LR4/OTU4 103.1Gbps 1310nm 單模 雙芯 LC 10km DOM
Cisco 思科 QSFP-100/112G-LR4 相容光纖收發模組, 主要應用於 100GBASE Ethernet 乙太網路, 是一種 103.1Gbps 並行傳輸四通道小型可插拔式 QSFP28 模組. QSFP28 LR4/OTU4 在啟用了主機端 FEC 糾錯功能下, 採用 1295.56nm, 1300.05nm, 1304.58nm, 1309.14nm 的光波波長, 提供了高達 100Gb/s 的資料傳輸性能, 單模光纖 (SMF) 達 10 公里. 此模組完全相容於多源協議 QSFP28 Multi-Source Agreement (MSA), IEEE 802.3ba 100GBASE-LR4 及 CAUI-4 產業規範. 電信號介面為 MSA 相容之 38-pin 金手指板端連接器, 光纖連接介面為 Duplex LC 接口. 全雙工 QSFP28 光纖模組以四路波長 25.78125 Gbps 獨立差動信號對的發射端與接收端信號型式聚合為 100 Gbps 總資料傳輸率. 內建數位診斷監控功能 (DDM/DOM), 提供使用者以 2-wire 通信介面 (TWI/I2C) 對模組狀態進行實時的查詢. 出廠時, 針對客戶應用環境的網路設備品牌, 進行相容性寫碼, 使其性能完全等效於原廠 Cisco 思科 QSFP-100/112G-LR4 收發模組.
產品特色
- 產品功能等同於 Cisco 思科 型號 QSFP-100/112G-LR4
- 可熱插拔 QSFP28 光纖模組
- 總聚合傳輸速率達 103.1Gbps
- 4 通道 1310nm LAN-WDM DML 雷射
- 4 通道 PIN 光二極體
- Duplex LC 光纖連接口
- 主機 FEC 糾錯功能啟用下, 互連距離可達 SMF 10km
- 4x 25.78125Gbps NRZ 重定時 CUAI-4 電信號介面
- 可以 2-wire 通信介面 (TWI/I2C) 讀取模組 DDM/DOM 內容.
- 3.3V 單一電壓供電
- 功率消耗 < 3.5W
- 商規應用溫度, 模組外殼表面介於 0 to 70°C
- 符合多源協議 SFF-8665, SFF-8661, SFF-8679, SFF-8636
- 符合產業規範 IEEE 802.3ba 100GBASE-LR4
- 符合安規要求 RoHS, REACH, CE, FCC 標準
應用領域
- 100G Ethernet 乙太網路
- Data Center 資料中心
主要規格
Cisco 思科 對應相容型號 | QSFP-100/112G-LR4 | 外殼型態 | QSFP28 |
最高速率 | 103.1Gbps | 最遠距離 | 10km (6.2 miles) |
光波波長 | 1295.56nm, 1300.05nm, 1304.58nm, 1309.14nm | 連接介面 | Duplex LC |
數位監控 (DDM/DOM) | Support | 傳輸媒介 | SMF |
雷射種類 | 4x LAN-WDM DML | 光二極體 | PIN |
發射功率 | -4.3 to 4.5dBm | 接收靈敏度 | < -10.6dBm |
消光比 | 4dB | 接收飽和功率 | 4.5dBm |
Transmit and Dispersion Penalty | 2.2dB | 功率預算 | 6.3dB |
光電封裝 | Box Packaging | 信號調節 | Retimer for TX and RX |
調變種類 | NRZ | Host FEC | Support |
功率消耗 | 3.5W | 商用溫度 | 0 to 70°C (32 to 158°F) |
曙曜科技為使用者提供高性價比的替代方案. 諸如下表等多種 Cisco 思科 網路設備, 皆有對應相容高速互連產品. 歡迎您諮詢.
